Missie 6 – Robottaal: elektrische schema's
🔍 OnderzoeksvraagHoe teken je een stroomkring zodat iedereen ze begrijpt?
💡 Wat ontdek ik?Een elektrisch schema is een eenvoudige tekening van een stroomkring. Elk onderdeel heeft zijn eigen symbool. Daardoor begrijpen techniekers overal ter wereld dezelfde tekening.

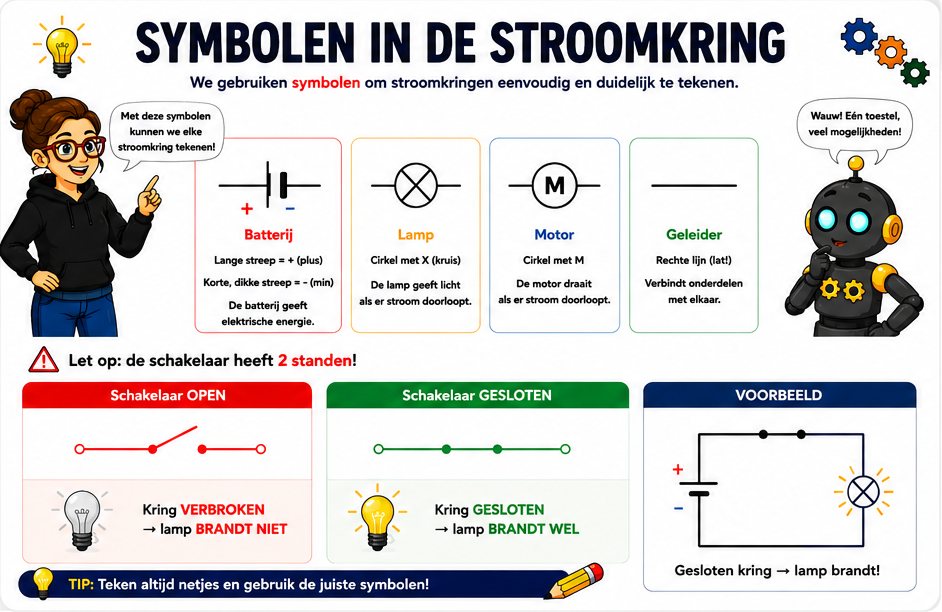

De symbolen
| Onderdeel | Symbool | Functie |
|---|---|---|
| Spanningsbron (batterij) | lange streep = +, korte dikke streep = – | levert elektrische energie |
| Lamp | cirkel met een kruis | geeft licht |
| Motor | cirkel met een M | zorgt voor beweging |
| Schakelaar open | lijn schuin omhoog | kring onderbroken: lamp brandt NIET |
| Schakelaar gesloten | doorlopende lijn | kring gesloten: lamp brandt WEL |
| Geleider | rechte lijn (met een lat!) | verbindt de onderdelen |
Regels voor een correct schema
- Altijd rechthoekig of vierkant
- Gebruik een lat voor alle rechte lijnen
- Gebruik de juiste symbolen
- De lange streep van de batterij is de pluspool
- Open schakelaar = lijn schuin omhoog; gesloten = doorlopende lijn
Symbolen in de stroomkring💻 Tinkercad Circuits
- Surf naar www.tinkercad.com (of via de Smartschool-link).
- Log in via Google met je schoolmail.
- Kies Circuits in het dashboard.
- Klik op Nieuw circuit.
- Zoek: battery, lamp, motor, switch.
- Klik op de contactpunten om draden te trekken.
- Geef je circuit een naam: robot + jouw naam.
- Test met de simulatieknop.
🎯 Oefenen
Extra oefeningen om de leerstof beter te begrijpen. De onderzoeken en opdrachten uit je cursus maak je in de klas.
