Missie 5 – Batterijdokter
🔍 OnderzoeksvraagHoe gebruik je een multimeter om de spanning van een batterij te meten, en zit er in elke spanningsbron evenveel spanning?
💡 Wat ontdek ik?Een multimeter is een meettoestel. Je kan er spanning (V), stroomsterkte (A) en weerstand (Ω) mee meten. Een batterij levert gelijkspanning (DC). Daarom kiezen we op de multimeter altijd voor DCV.
De klemmen🔴 Rode meetpen – VΩmA: voor spanning, weerstand en stroom in mA.
⚫ Zwarte meetpen – COM: de gemeenschappelijke klem (minpool).
🔴 10A: voor grote stromen tot 10 A.
⚫ Zwarte meetpen – COM: de gemeenschappelijke klem (minpool).
🔴 10A: voor grote stromen tot 10 A.
De multimeter
Met de meetpennenHoe kies je de juiste stand?
Kies ALTIJD de stand die net groter is dan de spanning die je wil meten. Een te kleine stand kan de multimeter beschadigen!
- AA-batterij (1,5 V) → stand 2V DC
- 9V-blokbatterij → stand 20V DC
- Auto-accu (12 V) → stand 20V DC
- Adapter van 6 V → stand 20V DC
Stappen om spanning te meten
- Zet de multimeter aan.
- Kies de juiste stand (net groter dan de spanning).
- Steek de zwarte meetpen in COM en de rode in VΩmA.
- Raak met de zwarte meetpen de minpool (–) aan.
- Raak met de rode meetpen de pluspool (+) aan.
- Lees de spanning af op het display.
- Noteer je meetwaarde met de eenheid (V).
- Zet de multimeter uit.
1. Displaytoont de meetwaarde in cijfers.
2. Draaiknopkies de meetfunctie: V, A of Ω.
3. COM-klem (zwart)de minpool.
4. VΩmA-klem (rood)voor spanning en weerstand.
5. 10A-klemvoor grote stromen.
6. Meetpennenrood (+) en zwart (–).

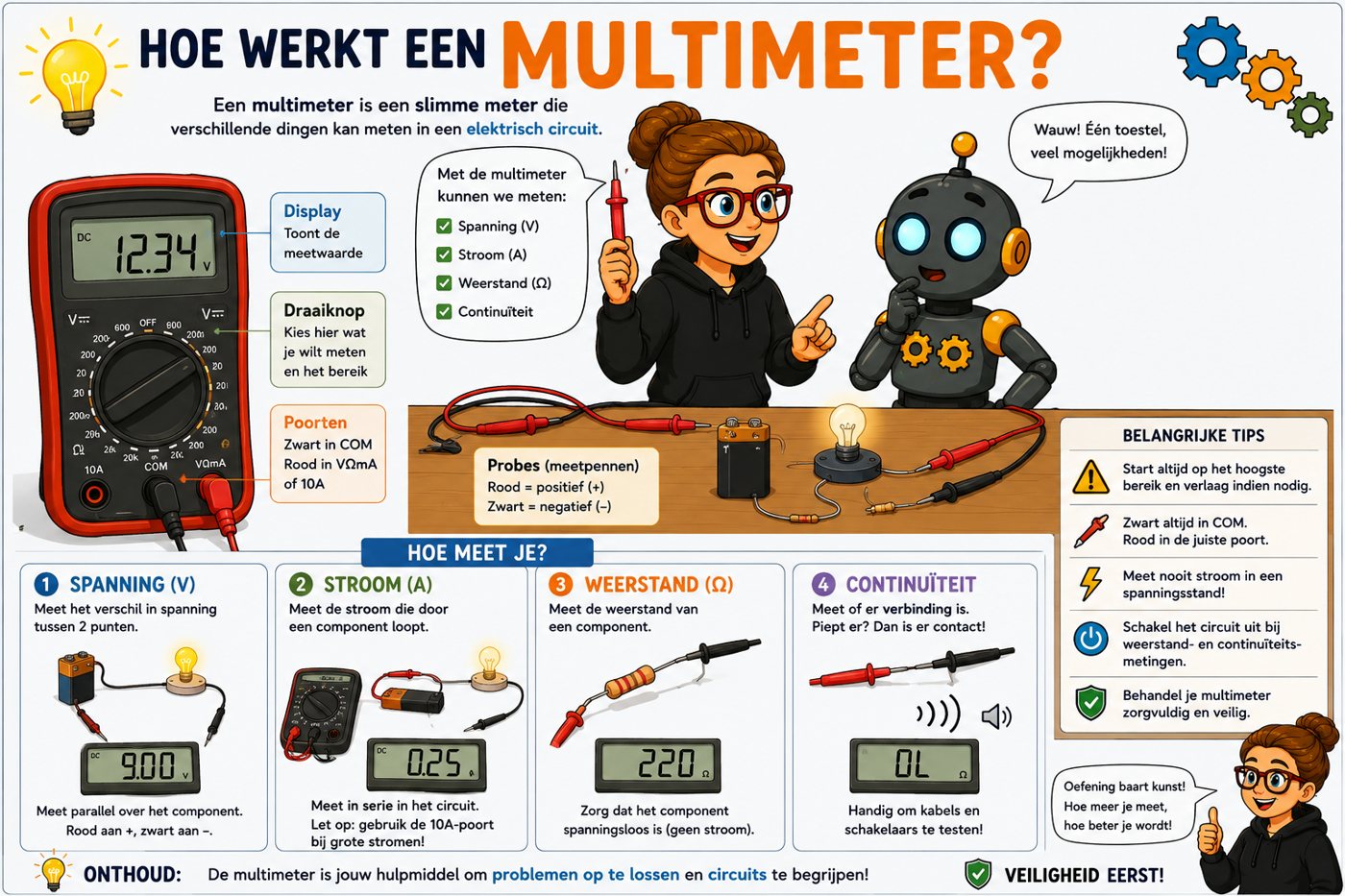

Hoe werkt een multimeter?🎯 Oefenen
Extra oefeningen om de leerstof beter te begrijpen. De onderzoeken en opdrachten uit je cursus maak je in de klas.
