Missie 7 – We bouwen ons pennenbakje
🎯 MissiedoelJe kiest het juiste gereedschap, bouwt je pennenbakje veilig en nauwkeurig, en ontwerpt zelf een technisch correcte fotohouder.
1. Werkbank voorbereidenNeem enkel de gereedschappen klaar die je echt nodig hebt. Wil je boren? Berg materiaal dat je niet nodig hebt op. Je loopt maar 1 keer rond om alles te halen, en daarna nog eens om het op te bergen. HOU ALTIJD JE WERKBANK NETJES: dat is veiliger en leuker, en je raakt nooit iets kwijt.
💡 Gouden regelPLOOI steeds van BINNEN naar BUITEN toe. NOOIT andersom!

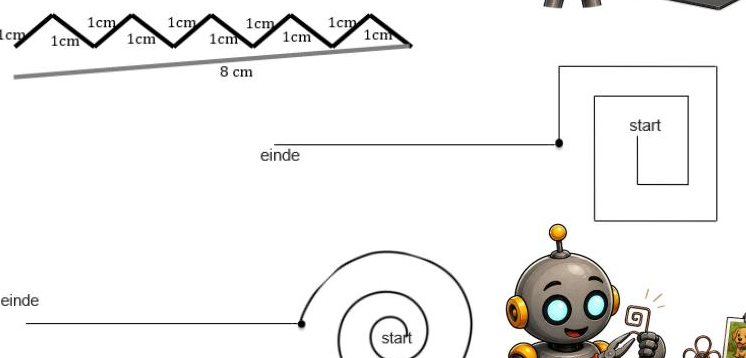

Werkwijze plooienPlooi het metaal met de tang (ronde of platte bek) wanneer nodig. Gebruik je vingers om mooie rondingen te plooien! Begin vanuit de binnenkant van de figuur en eindig met het metalen staafje.
Functiedriehoek: functie bepaalt vorm
De functie van de fotohouder is: een foto stevig vasthouden. Daarom moet de vorm een binnen- en een buitenkant hebben, net als een paperclip. Een ontwerp zonder klemwerking (bv. een simpele rechte lus) voldoet niet aan de functie, ook al ziet het er mooi uit.
💡 Niet bang zijn!Probeer gerust iets nieuws, ook al lukt het niet meteen. Van proberen kan je leren.
De functiedriehoek – tik om te vergroten🪚 8. Het stappenplan – de aanslaglatjes
- Teken op de lat van 500 mm eerst 'deel 1' af van 195 mm.
- Haal je verstekbak en je rugzaag. Span je verstekbak correct in.
- Zaag deel 1 mooi recht af.
- Herhaal tot je alle stukken hebt: 2 stukken van 195 mm en 1 stuk van 70 mm.
💡 Waarom niet alles tegelijk aftekenen?Als je zaagt, moet je rekening houden met de zaagsnede: de dikte van je zaag. Zou je alle stukken na elkaar aftekenen en dan zagen, dan is deel 2 al 1 mm te kort, deel 3 zelfs 2 mm, enzovoort.
🧱 Het blokje voor de naamkaarthouder
- Teken 4 cm af op de grote lat. Doe dit MET een LAT, POTLOOD en WINKELHAAK! Span de verstekbak correct in de bankschroef en zaag het blokje RECHT af met de rugzaag.
- Teken 2 diagonalen van hoek naar hoek op de bovenzijde – licht genoeg om weg te gommen. Zet een puntje (GEEN BOL) waar ze kruisen: daar boor je straks.
- Teken in de 2 hoeken een vierkant met als zijde 10 mm.
- Stel je passer in op 10 mm en teken in elk vierkant een boogje.
- Herhaal stap 3 en 4 aan de andere zijde. Let op: het boorgat zit steeds bovenaan! In totaal 4 ronde hoeken.
- Rasp, vijl en schuur je blokje tot aan de afgetekende boogjes, zoals de leerkracht voordeed.
- Boor het gaatje met een houtboor van 2 mm. Boor niet te diep en span je blokje in de spanklem.
Bovenaanzicht (BA)
Zijaanzicht (ZA)
Raspen, vijlen, schuren
Boren met de kolomboor⚠️ Aan de kolomboorMax 2 personen: de leerkracht en 1 leerling. Veiligheidsbril op. Haren samengebonden. Geen loshangende kledij of juwelen, mouwen opgestroopt. Zet de boor uit VOOR je je werkstuk wegneemt. LEES DE VEILIGHEIDSINSTRUCTIEKAART.

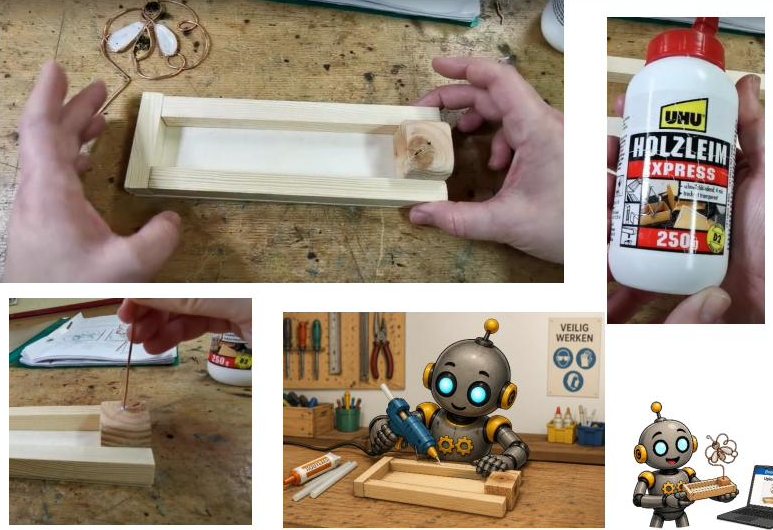

🧴 9. De onderdelen lijmen
- Plaats alles eerst mooi op je bodemplaat, zonder lijm, zodat je weet waar elk onderdeel hoort.
- Teken met een heel scherp potlood lijntjes op je bodemplaat waar je moet lijmen.
- Doe lijm op de onderkant van je onderdelen en kleef ze op je bodemplaat – stuk voor stuk, niet alles tegelijk!
- Doe een beetje lijm in het boorgaatje en steek je naamkaarthouder (koperdraad) erin vast.
✅ BesluitDoor het juiste gereedschap te kiezen, je werkbank netjes te houden, en stap voor stap nauwkeurig te werken, bouw je een stevig pennenbakje. Bij het ontwerpen van de fotohouder geldt: de functie (een foto vasthouden) bepaalt de vorm (een binnen- en buitenkant, zoals een paperclip).
